箱式變壓器基礎施工圖解析

時間：2021-03-20 07:14:40 來源：本站點擊：493次

很多用戶購買箱式變壓器用于生產，但是有一個原始的信息就是箱式變壓器基礎施工圖，這是一個什么圖紙呢？其實可能有人對這個誤解，下面箱式變壓器廠家工作人員幫您來解析，其實箱式變壓器基礎施工圖不只是一張圖，包含以下幾個部分：

1，主系統圖

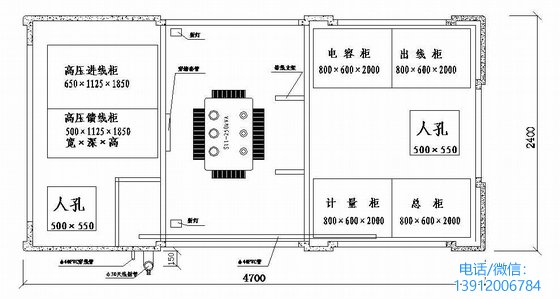

2，箱式變電站布局圖

3，箱式變電站布局圖

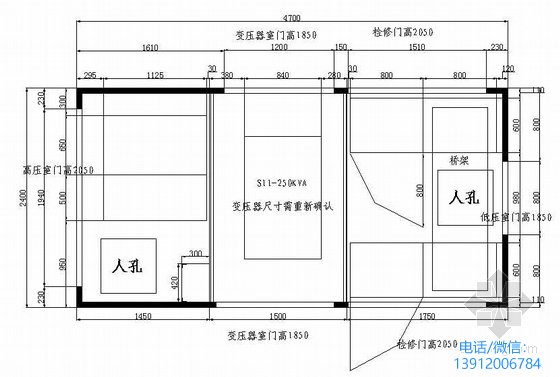

4，箱式變電站布局位置圖

5，電容器主柜控制示意圖

6，溫度，濕度和照明配線

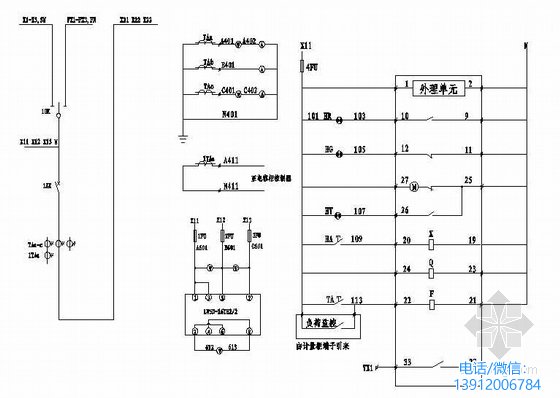

7，HA1主機柜控制示意圖

8，饋電面板控制示意圖

下面，箱式變壓器廠家舉例說明什么是箱式變壓器基礎施工圖，該手稿是250kVA箱式變壓器的完整圖紙，包括主系統圖，輔助原理圖（主機柜，電容器柜，饋線柜），布局圖等

該套圖紙的設計容量為250kVA，20kV環網入線，圖紙清晰，標準，值得您對箱式變壓器基礎圖參考。
