電力設備用戶朋友都知道，箱式變壓器又稱預裝式變壓器或預裝式變電站，是一種集高壓開關柜、配電變壓器和低壓配電裝置等為一體的箱式變電站，它是工廠預制的室內外緊湊型配電設備，按一定的布線方案布置。它將變壓器降壓、低壓配電等功能有機地結合起來。同時安裝在防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱內。特別適用于城市網絡建設和改造。它是繼土建變壓器之后的一個新興的變壓器。全新的變壓器。箱式變壓器適用于礦山、工廠、企業、油氣田和風力發電站。它取代了原有的民用配電室和配電站，成為一種新型的成套配電裝置。本文由箱式變壓器廠家工程師來分析美式變壓器和歐式變壓器的區別。
箱式變壓器的分類及歐美的區別，從名稱上組合式變壓器（又叫美式箱式變電所），預裝式變壓器（又叫歐式箱式變壓器），美式箱式變壓器按油箱結構分為普通箱式和分箱式兩種，歐式箱式變壓器采用環網式和終端式兩種型式。
歐式美式變壓器的概念分析：
（1） 裝配式變壓器。裝配式變壓器將高低壓成套設備和變壓器裝入金屬箱中，高低壓配電裝置之間仍有運行走廊。這種箱式變壓器體積較大，很少使用。
（2） 組合裝置式變壓器。組合裝置變電所的高低壓配電裝置不使用現有成套裝置，而是將高低壓控制保護用電設備直接放入箱內，使之成為一個整體。由于整體設計被認為是免維護的，因此無需在盒子中操作走廊。這樣可以減小箱式變壓器的體積。這種箱式變壓器是歐式箱式變壓器，是常用的一種。
（3） 綜合變壓器。綜合變壓器就是所謂的美式箱式變壓器。它是在簡化高低壓控制保護裝置的基礎上，將高低壓配電裝置和變壓器本體一起安裝在變壓器油箱內，使之成為一個整體。這種箱式變壓器體積較小，其體積與同容量的普通油浸式變壓器相似。它的容積僅為同等容量歐式箱變?nèi)莘e的1/3左右。
美式箱式變壓器與歐式箱式變壓器的主要區別：
高壓保護由插入式熔斷器、后備熔斷器+負荷開關組成；
在歐式，高壓保護是根據負載頻率開關的。由壓縮空氣、真空、SF6負荷開關+熔斷器組成，容量更靈活。
美歐最大的區別是高壓部分。梅邊只有兩種高壓接線方式，環網（雙電源）或終端電源。歐標由獨立的高壓?jiǎn)卧M成，形式可根據客戶要求定做。由于Eurobian的每個功能單元是獨立的，因此每個單元（高壓、變壓器、低壓）可以根據用戶要求定制。由于高壓限制和體積小，梅邊的功能遠不如歐邊靈活。但它比歐式便宜得多。

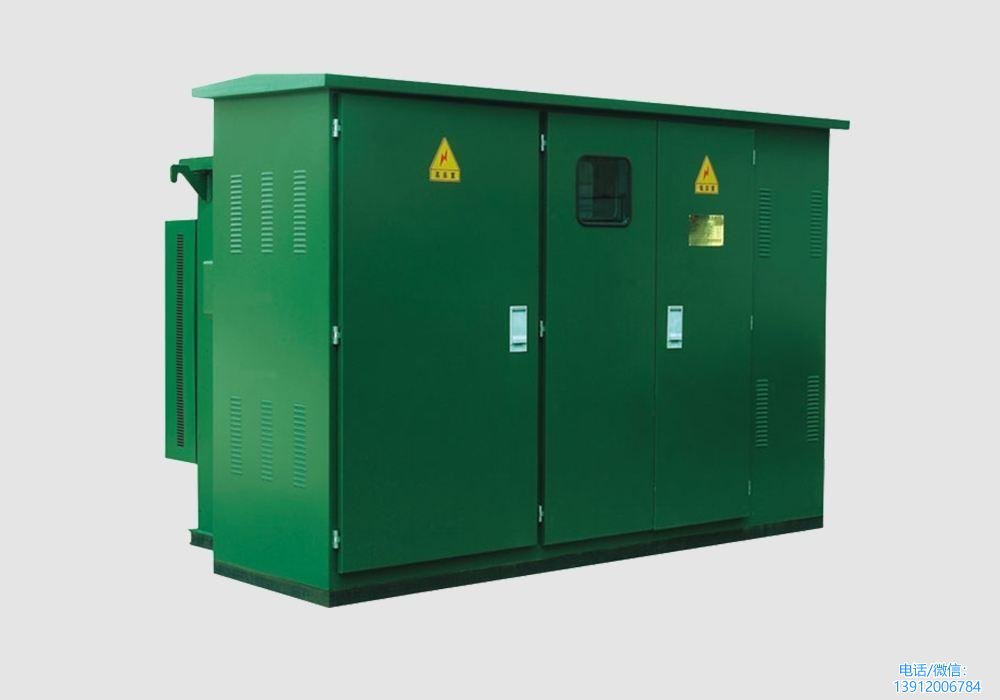

美式箱式變壓器的特點：
優點：體積小、面積小、易放置、易偽裝、易與小區環境協調?？梢钥s短低壓電纜的長度，降低線損，降低供電成本。
缺點：供電可靠性低；無電氣機構，無法增加配電自動化設備；無電容器裝置，不利于降低線損；由于不同容量的箱式變壓器土建基礎不同，不方便增加箱式變壓器的容量；當箱式變壓器如果以后超負荷，或者用戶增加容量時，需要重建土建工程，停電時間會更長，這將增加工程難度。
用途：美式箱式變壓器適用于多層住宅及其他不重要建筑用電，供電要求相對較低。根據我國的實際使用情況，美式箱式變壓器配置小型環網開關站后，完全適合多層住宅樓的供電需求。由于是箱式變壓器的故障，對居民影響不大，但不適合小高層建筑。

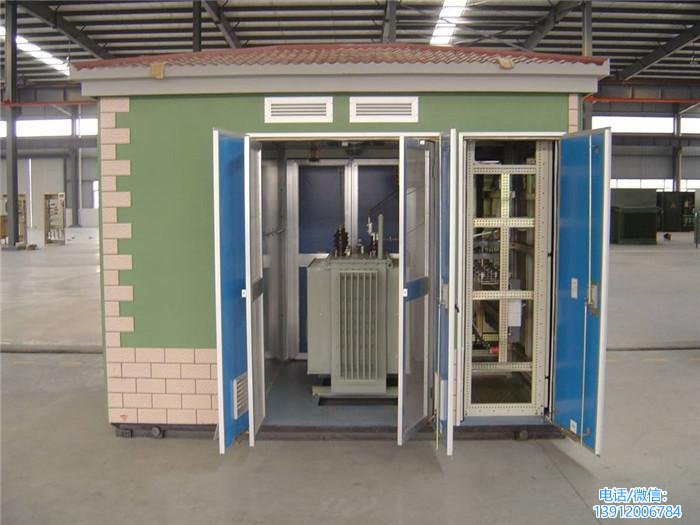

歐式箱式變壓器的特點：
優點：輻射比美式箱變低，因?yàn)闅W式箱變的變壓器放在金屬箱內起屏蔽作用；配電自動化可以設置，并且有美式箱變的主要優點。
缺點：面積大，不利于安裝，對小區環境布局有一定影響；
用途：歐式箱變適用于多層住宅、小高層建筑、高層建筑等重要建筑
箱式變壓器是當前農村電網改造和未來變壓器建設的主要方向，但在某些方面還存在一些不足，具體體現在：
（1） 防火問題：箱式變壓器一般全封閉，無人值守運行。雖然所有設備均無油，并配有遠程煙霧報警系統，但箱內仍有火災隱患，如電纜、補償電容器等，突發火災不利于通風和滅火。因此，應考慮自動滅火系統的設計，但這將增加箱式變壓器的制造成本。
（2） 擴建問題：由于體積和制造成本的限制，箱式變壓器出線間隔的擴建裕度較小。很難在原來的盒子上增加1到2個出口間隔，必須增加盒子。我能做到。
（3） 檢修問題：箱式變壓器在制造過程中，由于考慮到制造成本和箱體積的限制，箱式變壓器的檢修空間較小，不利于設備檢修，特別是搶修。這是箱式變壓器的先天缺陷。，是一個無法克服的缺點。
以上就是箱式變壓器廠家分析的美變和歐變的區別，展望未來，箱式變壓器將廣泛應用于我國的城市、農村、工礦企業和公共建筑。它以其質優價廉的優點將被越來越多的人所使用。電網運行水平再上新臺階。
