項目單位：
項目名稱：某廠區宿舍樓
聯系人：		聯系電話：13912006784			金額單位：人民幣元
箱式變電站-400KVA
1-1	柜號：G1	型號：	HXGN15-12		高壓進出線柜	備注:
序號	元件名稱	型號規格	單位	數量	生產廠家	備注
1	負荷開關	FN12-12/T630-20 電動	只	1	國產優質
2	熔斷器體	XRNP-10/50A 體	只	3	上海一開電氣
3	指示燈	AD16-22C/r21	只	1	國產優質
4	按鈕	LAY39-01BN/4	只	1	國產優質
5	帶電顯示	DXN-T（含傳感支柱）	只	1	福一開關
6	絕緣子	ZJ-12/φ65*130-140	只	3	國產優質
7	套管	TG4-10Q/128(60*6)	只	3	國產優質
8	避雷器	HY5WS-17/50	套	1	國產優質
9	照明燈	CM-1	只	1	國產優質
10	電磁鎖	DSN-BMY(Z)	只	1	國產優質
11	透視窗	橢圓	只	1	國產優質
12	溫控儀	WTZK-02	只	1	國產優質
13	接線端子	JF5-2.5/RD	套	5	海坦機電
14	接線端子	JF5-2.5/5	只	7	海坦機電
15	二次線	BVR-1.5	米	150	鄭州二廠
16	連接排	TMY 4*40	米	5	上海銅廠
17	母排	TMY 4*40	米	3	上海銅廠
18	分支銅排	TMY 3*30	米	3	上海銅廠
19	小計
20	柜體	HXGN15-12	臺	1	自制
21	輔料		套	1
22	人工費		套	1
23	管理費
24	單臺合計
	總計		臺	1
1-2	柜號：D1	型號：	GGD		低壓進線柜	備注:
序號	元件名稱	型號規格	單位	數量	生產廠家	備注
1	智能框架斷路器	CDW3-1600N/800A/3P iTR326A 抽屜水平 控制電壓:AC230V	只	1	德力西電氣
2	電流互感器	LMK-0.66 C5 800 100 1匝	只	4	德力西電氣
3	電流表	6L2-A 800/5A	只	3	國產優質
4	萬能轉換開關	LW5D-16YH3/3	只	1	正泰電器
5	電壓表	42L6-V 250V	只	1	正泰電器
6	指示燈	AD16-22C/r21	只	2	國產優質
7	按鈕	LAY39-01BN/4	只	2	國產優質
8	母線框	ZMJ1	只	3	國產優質
9	零母線框	LMJ1	只	1	國產優質
10	接線端子	JF5-2.5/RD	套	9	海坦機電
11	接線端子	JF5-2.5/S3	只	8	海坦機電
12	接線端子	JF5-2.5/5	只	3	海坦機電
13	二次線	BVR-1.5	米	30	鄭州二廠
14	二次線	BVR-2.5	米	70	鄭州二廠
15	交流微型斷路器	DZ47s 1P＋N B型 10A	只	1	德力西電氣
16	接觸器式繼電器	JZC1-44 AC24V	只	1	德力西電氣
17	交流微型斷路器	DZ47-125 3P C型 80A	只	1	德力西電氣
18	電涌保護器	DZ47Y-80 3P＋N 385V	只	1	德力西電氣
19	銅排	TMY 8*80	米	18	上海銅廠
20	母排	TMY 8*80	米	4	上海銅廠
21	地排	TMY 6*60	米	2	上海銅廠
22	小計
23	柜體	GGD-800*800*2000	臺	1	自制
24	輔料		套	1
25	人工費		套	1
26	管理費
27	單臺合計
	總計		臺	1
1-3	柜號：D2	型號：	GGD		低壓出線柜	備注:
序號	元件名稱	型號規格	單位	數量	生產廠家	備注
1	交流塑殼斷路器	CDM3-250F/3300 100A	只	5	德力西電氣
2	電流互感器	LMK-0.66 C5  50 1匝	只	13	德力西電氣
3	多功能電力儀表	PD606L-72T3Y 450V 5A	只	5	德力西電氣
4	母線框	ZMJ1	只	1	國產優質
5	零母線框	LMJ1	只	1	國產優質
6	接線端子	JF5-2.5/RD	套	5	海坦機電
7	接線端子	JF5-2.5/S3	只	6	海坦機電
8	接線端子	JF5-2.5/5	只	2	海坦機電
9	二次線	BVR-1.5	米	20	鄭州二廠
10	二次線	BVR-2.5	米	40	鄭州二廠
11	銅排	TMY 8*80	米	2.4	上海銅廠
12	母排	TMY 8*80	米	0.8	上海銅廠
13	地排	TMY 6*60	米	0.8	上海銅廠
14	分支銅排	TMY 6*80	米	6	上海銅廠
15	分支銅排	TMY 3*20	只	10	上海銅廠
16	小計
17	柜體	GGD-800*600*2000	臺	1	自制
18	輔料		套	1
19	人工費		套	1
20	管理費
21	單臺合計
	總計		臺	1
1-4	柜號：D3	型號：	GGD		低壓電容柜	備注:
序號	元件名稱	型號規格	單位	數量	生產廠家	備注
1	隔離開關	HH15-125/30	只	1	德力西電氣
2	電流互感器	LMK-0.66 C5 150 50 1匝	只	3	德力西電氣
3	電流表	6L2-A 150/5A	只	3	國產優質
4	避雷器	HY1.5W-0.28/1.3	只	3	德力西電氣
5	控制器	JKW-12(含風機溫控）	只	1	國產優質
6	交流微型斷路器	DZ47s 3P C型 32A	只	10	德力西電氣
7	復合開關	FDK-S40	只	10	德力西電氣
8	低壓并聯電容器	BSMJS-0-0.45-10-3-D	只	10	德力西電氣
9	母線框	ZMJ1	只	1	國產優質
10	零母線框	LMJ1	只	1	國產優質
11	接線端子	JF5-2.5/RD	套	5	海坦機電
12	接線端子	JF5-2.5/S3	只	8	海坦機電
13	接線端子	JF5-2.5/5	只	4	海坦機電
14	二次線	BVR-1.5	米	30	鄭州二廠
15	二次線	BVR-2.5	米	70	鄭州二廠
16	二次線	BVR-10	只	40	德力西電氣
17	銅排	TMY 8*80	米	2.4	上海銅廠
18	母排	TMY 8*80	米	0.8	上海銅廠
19	地排	TMY 6*60	米	0.8	上海銅廠
20	分支排	TMY 4*40	米	6	上海銅廠
21	小計
22	柜體	GGD-800*600*2000	臺	1	自制
23	輔料		套	1
24	人工費		套	1
25	管理費
26	單臺合計
	總計		臺	1

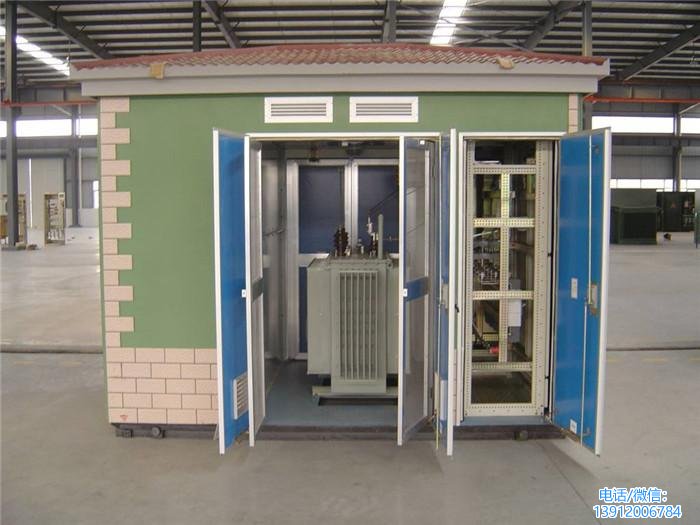

400kva箱式變壓器是目前市場上應用比較廣泛的一類歐式箱變，目前箱式變壓器廠家的歐式箱變的外殼有多種類型可供選則以滿足不同客戶的需求。目前我公司箱變外殼有覆鋁鋅壓花復合板、普通復合板、鍍鋅板、冷軋板、不銹鋼板、琉璃瓷磚等。普通復合板這種外殼價格低廉用它來生產的箱變外殼里面加隔熱泡沫，能起到很好的隔熱性能，保證箱變長期太陽高溫的暴曬下，里面的電器仍能正常的工作。鍍鋅板和不銹鋼板做成歐式箱變外殼，具有極強的抗氧化能力，外觀具有很強的金屬感，用這種材料做成的箱變外殼美觀穩重。箱變里面的變壓器采用目前主力的S11型油浸式密封變壓器或SCB10系列干式變壓器，S11系列全密封油浸式變壓器結構簡單，變壓器密封性能好，變壓器里面的絕緣元氣件不易被外界的環境污染導致變壓器內部絕緣性能下降。S11型油浸式配電變壓器屬于節能低損耗系列配電變壓器。這種變壓器的鐵芯采用優質冷軋晶粒取向硅鋼片疊加，從而大大降低了變壓器的空載損耗和變壓器運行時的噪音。而且這種變壓器性價比很高，目前被普遍采用。歐式箱變?nèi)静捎昧酥悄芑⒛K化的設計。箱變內部的保護系統采用了微機綜合自動化控制裝置，且這種自動化控制裝置分布在箱變的各個主要電氣元器件和電氣線路里。由于箱變里采用先進的微機自動化控制裝置，因此我們可以對箱變內部實現遙測、遙控、搖信、遙調四遙功能。
以上根據客戶需求提供400kva箱式變壓器的產品詳細明細，具體參數品牌規格請聯系我們廠家：13912006784。
