箱式變壓器主要由多回路高壓開關系統、鎧裝母線、變電站綜合自動化系統、通信、遙控、計量、電容補償和直流供電等電氣單元組成。它安裝在防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動鋼結構箱體內，機電一體化，全封閉運行，主要有以下特點:
⑴箱式變壓器技術先進，安全可靠:
箱體采用目前國內領先的技術和工藝。外殼一般采用鍍鋅鋼板，框架采用標準集裝箱材料和制造工藝。具有良好的防腐性能，保證20年不腐蝕。內封板采用鋁合金扣板和夾層。采用防火保溫材料，機柜內安裝空調、除濕設備，設備運行不受自然氣候環境和外部污染的影響，可保證在-40℃~+40℃的惡劣環境下正常運行。

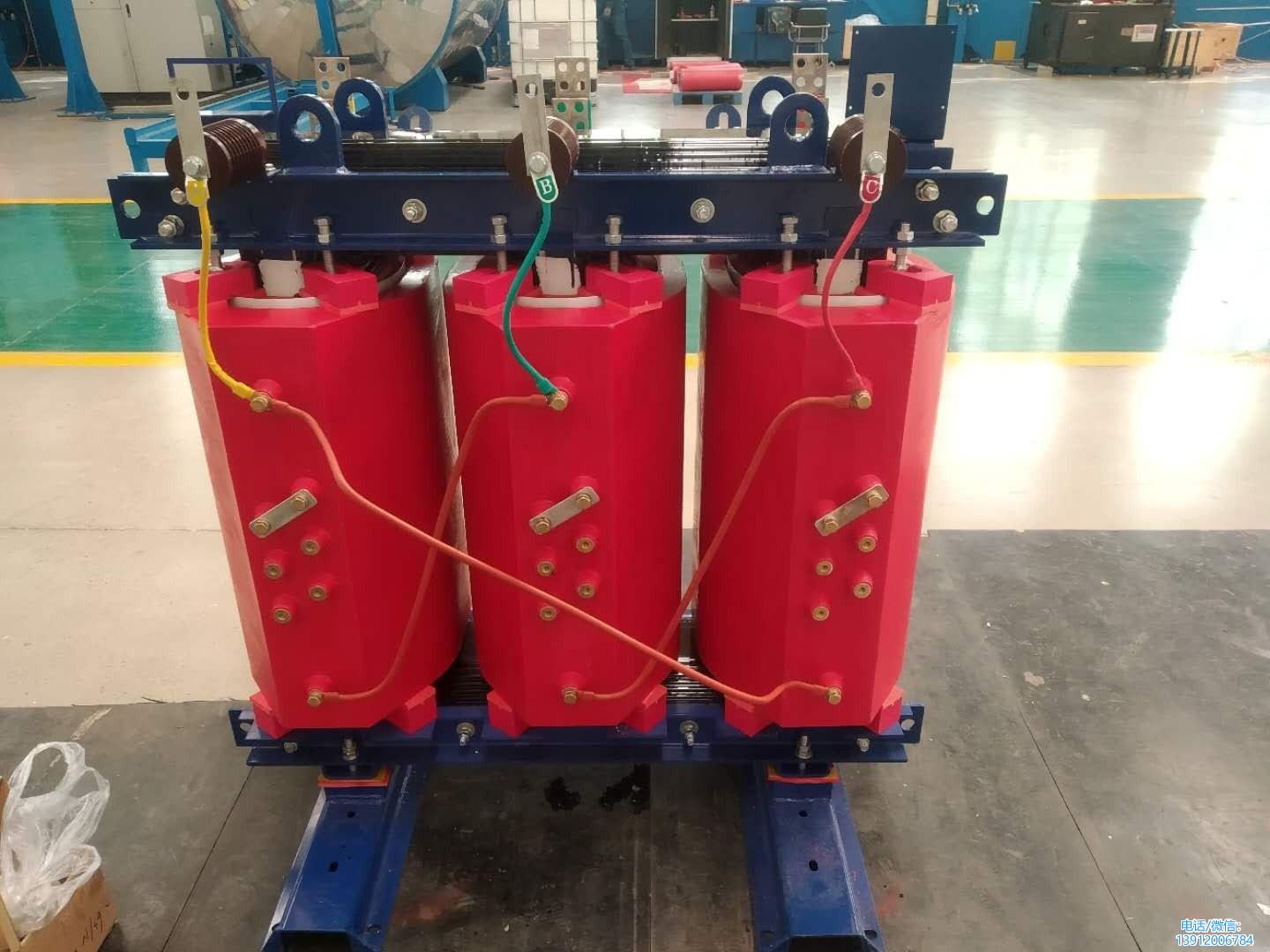

箱內一次設備采用全封閉高壓開關柜(如:XGN型)、干式變壓器、干式變壓器、真空斷路器、彈簧操作機構、旋轉隔離開關等國內技術先進設備。本產品沒有裸露的帶電部件。全封閉、全絕緣結構，完全實現零觸電事故。全站可實現無油運行，安全性高。二次計算機綜合自動化系統可實現無人值守操作。
⑵箱式變壓器自動化程度高:
全站智能化設計，保護系統采用變電站微機綜合自動化裝置，分散式安裝?？蓪崿F(xiàn)“四遠”，即遠程測量、遠程信號發送、遠程控制、遠程調整。各機組具有獨立的運行功能和完整的繼電保護功能。，可遠程設置運行參數，控制柜內濕度和溫度，遠程煙霧報警，滿足無人值守操作的要求;還可以根據需要實現對圖像的遠程監控。
⑶箱式變壓器廠預制:
設計時,只要設計師設計的主接線圖和設備外箱根據變電站的實際需求,他可以選擇盒子的規格和模型制造商,提供的變電站和所有工廠的設備安裝和調試合格,變電站是真正實現。建廠，縮短設計制造周期;現場安裝只需要機柜定位、機柜間電纜連接、出線電纜連接、保護整定校驗、傳輸試驗等需要調試的工作。整個變電站從安裝到調試。工期僅5 - 8天，大大縮短了工期。
⑷箱式變壓器的靈活組合:
由于箱式變電站結構緊湊，每個箱體組成一個獨立的系統，使得組合方法靈活多變。一方面，我們可以采用全箱式變電站，即在所有箱體中安裝35kV和10kV設備，形成全箱式變電站;您還可以使用只有10 kv開關箱,35 kv戶外設備安裝、10 kv設備和控制和保護系統框安裝,對于這種組合方法,特別適用于舊站的變換在農村網絡變換,即原來的35 kv設備不移動,只需安裝一個10 kv開關箱,以滿足無人值守的要求?？傊?，箱式變電站沒有固定的組合模式，用戶可以根據實際情況自由組合一些模式，以滿足安全運行的需要。
⑸盒式變壓器省投資，見效快:
與同規模的常規變電站相比，箱式變電站可以減少40%-50%的投資。根據4000kva規模變電站35kV單主變計算，土建箱式變電站(含征地費用)比常規變電站節省100多萬元;如果從竣工調試的角度分析，保守估計每個站提前4個月投入運行。如平均負荷為2000kW，售電利潤為0.10元/kW。h、三個月內可增加凈利潤60萬元以上;從運行的角度分析，在箱式變電站中，由于選用了先進的設備，特別是無油設備的運行，從根本上解決了傳統變電站的設備泄漏問題。該變電站可進行檢修，減少了維護工作量，每年節省運行維護費用約10萬元，整體經濟效益十分可觀
⑹箱式變壓器占地面積小:
以4000kVA單主變規模變電所為例，建設35kV常規變電所占地面積約3000平方米，需要進行大型土建工程;但選用箱式變電站，有兩個主變箱和開關箱。最小占地面積可小至100m2，含35kV其他設備，總占地面積可達300m2，僅為同規模變電站面積的1/10。充分利用工廠的街道中心、廣場和角落，即可安裝投產。這符合國家的土地保護政策。

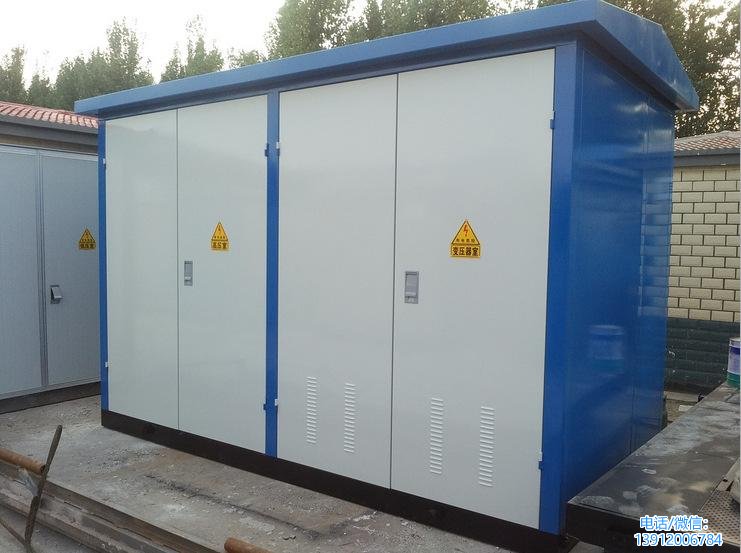

全密封盒變壓器。jpg
⑺箱式變壓器外形美觀，易于與環境協調:
箱體采用鋁鋅鋼板及容器制造技術。外觀設計美觀。在保證供電可靠性的前提下，通過選擇箱式變電站的外殼顏色，很容易與周圍環境協調。特別適用于城市建設，如:城市住宅小區、車站、港口、機場、公園、綠化帶等人口密集地區。既可以作為固定變電站使用，也可以作為移動變電站使用，對環境起到美化美化的作用。
