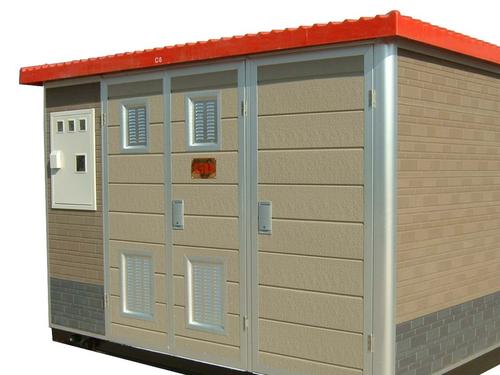

1250KVA箱式變壓器（歐式）系統用于6KV和10KV環網供電、雙電源或終端供電系統，作為高壓配電計量、補償控制和保護裝置。1250KVA箱式變壓器除變壓器外，高壓側還設四負荷開關、二站負荷開關、后備保護熔斷器和插入式熔斷器；低壓側設控制電器、配電電器、斷路器，根據客戶要求提供補償裝置和電能計量裝置。1250KVA箱式變壓器既可用于室內，也可用于室外，廣泛應用于工業園區、住宅區、商業中心、高層建筑等場所。1250KVA箱式變壓器是采用先進的超快速冷卻技術，將鐵、鈷、硼、硅等液態熔體注入高速底盤并快速冷卻，形成0.02mm-0.04mm的薄帶。具有優良的軟磁性能、耐腐蝕性、耐磨性和高電阻率等特點。1250KVA箱式變壓器是當代先進的節能干式變壓器。與GB/T10228表4相比，空載損耗可降低75%，負載損耗可降低15%。具有免維護、耐濕熱、防火、防爆、局部放電容量小、散熱能力強等特點，現使用普通場所的干式變壓器（包括機場、火車站、城市地鐵、高層建筑和發電廠、，可替代干式非晶合金變壓器，可放置在負荷中心，以適應現代城市高密度負荷發展的需要。高壓線圈采用H級高強度漆包線繞制，低壓線圈采用銅箔繞制，澆注真空壓力。鐵芯由非晶態合金帶材制成。矩形截面，四框五列結構，側注流經零序磁通，短路電阻強。1250KVA箱式變壓器的結構特點

1250KVA箱式變壓器結構分前后兩部分。前面是高低壓運行間隔。高壓間隔包括高壓端子、負荷開關、空載調壓分接開關、插入式熔斷器、泄壓閥、油位計、放油閥。低壓間隔棒包括低壓端子。后部是注油盒和散熱器。變壓器繞組及鐵芯、高壓負荷開關、保護用熔斷器均在油箱內。

使用條件

1、海拔1000m（超出此范圍設計）

2、風壓：不大于70Pa（相當于35m/s）

3、濕度：日平均不超過95%，月平均不超過90%

4、環境溫度：******氣溫+40℃；******氣溫-45℃

5、防震等級：水平加速度0.4m/2s；垂直加速度0.15m/2s

6、地震烈度：8度

7安裝位置傾斜度：不大于3度

8、安裝環境：周圍空氣不應有腐蝕性、易燃?xì)怏w和水蒸氣等明顯污染，無劇烈振動。

技術性能

額定電壓：10/0.4KV

******工作電壓：12KV

額定容量：125~1000KVA

一分鐘工頻耐受電壓：35KV

雷電沖擊電壓：75kV

短時耐受電流：12kA/2S 16kA/1S

高壓后備限流熔斷器速斷能力：50KA

空載調壓：10KV/2*2.5

環境溫度：-45~40C°

允許溫升：65C°

性能特點

1、體積小，結構緊湊，僅為國內同等容量箱體的1/3左右；

2、全密封、全絕緣，無絕緣距離，可靠保證人身安全；

3、可用于環網，也可用于終端，轉換非常方便，提高了供電可靠性；

4、損耗小，低于國產S9變壓器損耗；

5、電纜連接器可操作200負載電流，緊急情況下可作為負載開關操作，具有隔離開關的特性；

6、采用雙熔斷器保護，降低運行成本。插入式熔斷器為雙敏感熔斷器（溫度、電流）；

7采用三角形/星形O型接線，三相五柱結構，優點是電壓質量高，中性點不漂移，箱體不發熱，噪音低，防雷效果好。
