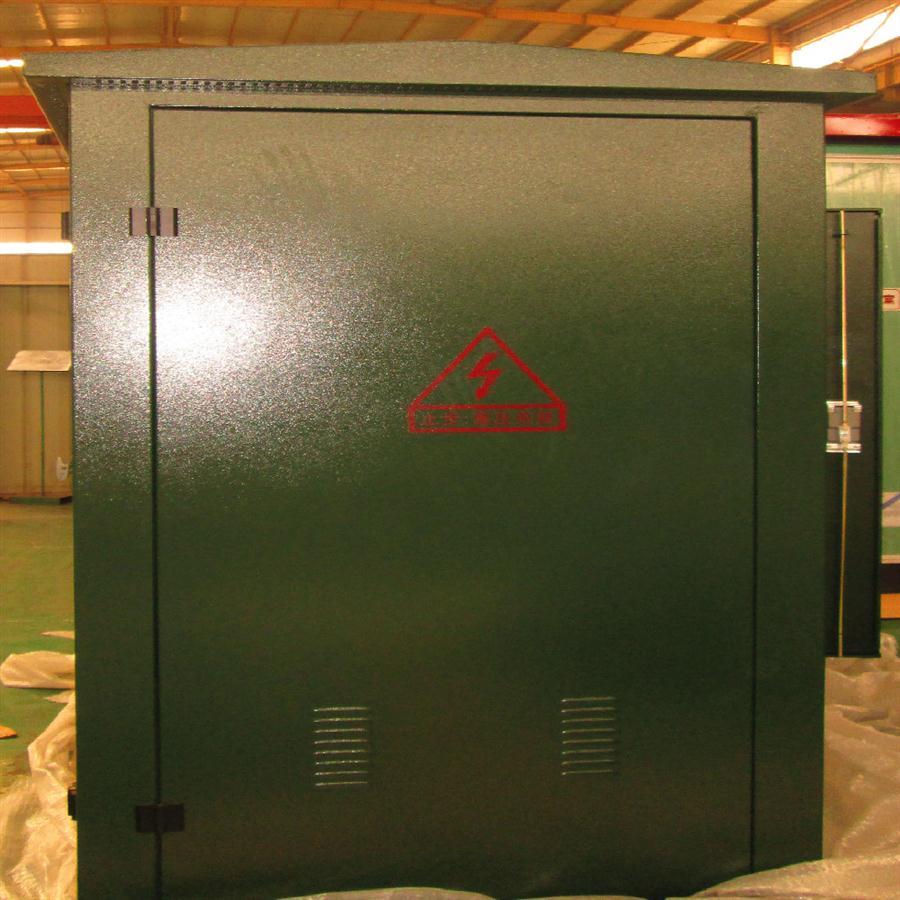

ZGS11-H X組合式美式箱式變壓器（變電站）說明
ZGS11-H X組合式美式箱式變壓器是一種新型配電設備（又稱美式箱變），特別適用于城市電網的負荷中心、住宅中心、醫院、學校、機場、車站等，降低損耗，提高供電質量。
|
額定 容量 |
聯結組 標號 |
電壓組合 |
空載電流 |
空載損耗 |
負載損耗 （75℃） |
短路阻抗 |
A |
C |
D |
E |
重量 |
||||||||||||||||||||||||||
|
高壓 |
高壓分接范圍 |
低壓 |
|||||||||||||||||||||||||||||||||||
|
kVA |
kV |
kV |
％ |
W |
W |
％ |
mm |
mm |
mm |
mm |
mm |
kg |
|||||||||||||||||||||||||
|
100 |
Dyn11 |
6 6.3±5% 10 |
±5 或 ±2×2.5 |
0.4 |
1.6 |
290 |
1500 |
4.0 |
1840 |
1145 |
1800 |
1800 |
545 |
1700 |
|||||||||||||||||||||||
|
160 |
1.4 |
400 |
2200 |
1840 |
1145 |
1800 |
1800 |
545 |
1800 |
||||||||||||||||||||||||||||
|
200 |
1.3 |
480 |
2600 |
1840 |
1145 |
1800 |
1800 |
545 |
1920 |
||||||||||||||||||||||||||||
|
250 |
1.2 |
560 |
3050 |
1940 |
1145 |
1800 |
1800 |
545 |
2080 |
||||||||||||||||||||||||||||
|
315 |
1.1 |
670 |
3650 |
1940 |
1345 |
1800 |
1900 |
545 |
2470 |
||||||||||||||||||||||||||||
|
400 |
1 |
800 |
4300 |
1940 |
1345 |
1800 |
1900 |
545 |
2600 |
||||||||||||||||||||||||||||
|
500 |
1 |
960 |
5150 |
1940 |
1345 |
1800 |
1900 |
545 |
2880 |
||||||||||||||||||||||||||||
|
630 |
0.9 |
1200 |
6200 |
4.5 |
1940 |
1345 |
1800 |
1900 |
545 |
3520 |
|||||||||||||||||||||||||||
|
800 |
0.8 |
1400 |
7500 |
1940 |
1345 |
1800 |
1900 |
545 |
3890 |
||||||||||||||||||||||||||||
|
1000 |
0.7 |
1700 |
10300 |
2040 |
1345 |
1900 |
2000 |
600 |
4670 |
||||||||||||||||||||||||||||
|
1250 |
0.6 |
1950 |
12800 |
2040 |
1545 |
2000 |
2000 |
600 |
5600 |
||||||||||||||||||||||||||||
|
1600 |
0.6 |
2400 |
14500 |
2140 |
1545 |
2000 |
2000 |
600 |
5580 |
||||||||||||||||||||||||||||
ZGS11-H X組合式美式箱式變壓器（變電站）技術特點
體積小，結構合理緊湊；
全密封油箱，全絕緣設計，運行安全可靠；
過載能力強，抗突然短路性能優越；
可采用環網和終端電源，
操作方便，供電可靠；
節能，損耗低，不高于新S9的損耗值；
沖擊性能好；
電纜連接可操作200A負載電流，機電壽命長。
