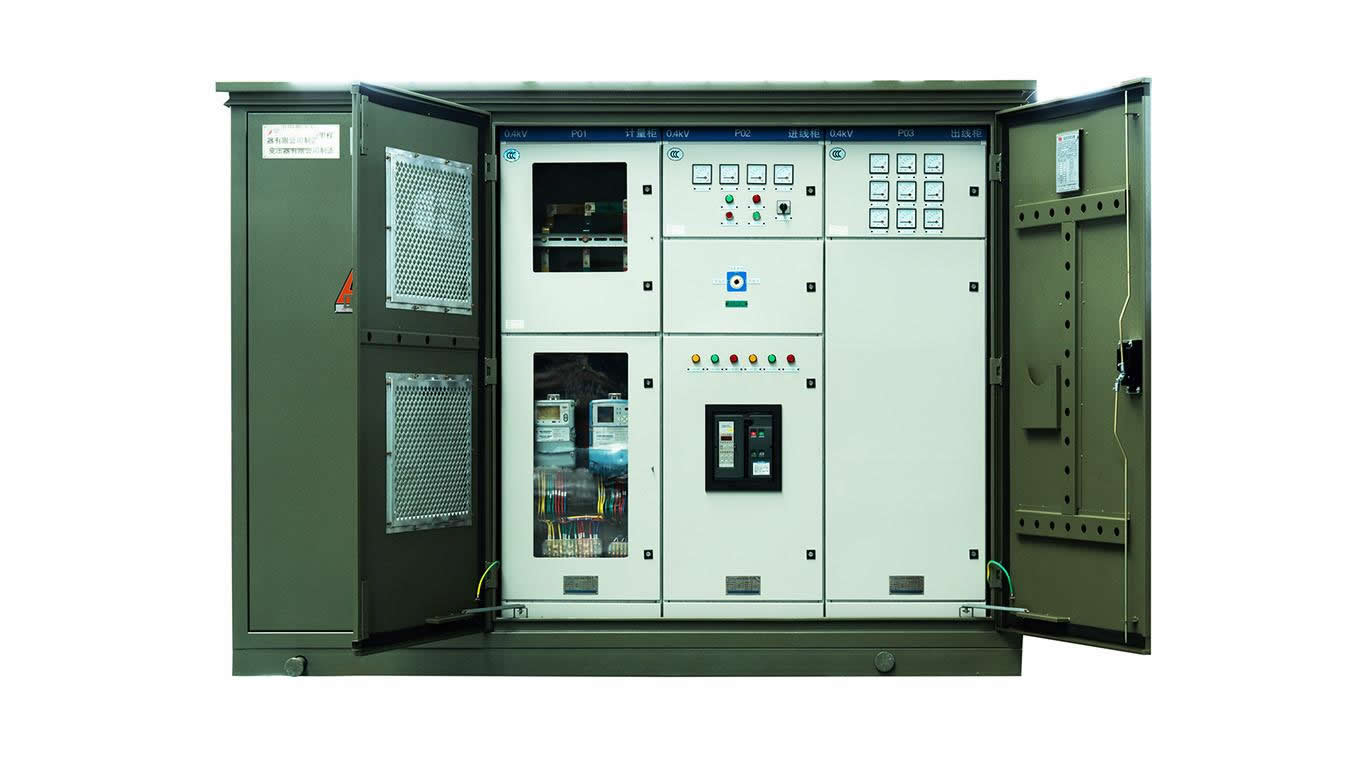

ZGS13美式箱式變壓器產品描述
產品名稱：美式箱式變壓器（簡稱“美式箱式變壓器”）
產品型號：ZGS13-630/10-0.4
額定容量：630KVA
額定頻率：50Hz
輸入電壓：10000V
輸出電壓：400V
防護等級：IP4X、IP5X
美式箱式變壓器又稱美式預裝式變電站或美式組合式變電站，簡稱美式箱式變壓器。它是高壓開關設備、配電變壓器和低壓開關柜按一定的接線方案，集成的緊湊型成套配電設備，適用于城市高層建筑、廣場、公園、城鄉建設、豪華別墅、居民區、工礦企業等，以及臨時用電施工現場，用于在配電系統中接收和分配電能。
ZBW型美式箱變具有結構緊湊、成套性強、操作維護方便、外形美觀、移動方便等優點，與常規民用變電站相比，同容量的箱式變電站占地面積僅為常規變電站的1/10~1/5，大大減少了設計和施工工作量，降低了施工成本。在配電系統中，它既可以用于環網配電系統，也可以用于雙電源或輻射終端配電系統。是目前城鄉變電站建設改造的一種新型成套設備。
ZGS13型美式箱變型號規格
ZGS13型端子型美式箱變：
ZGS13-Z-0.4-0.4 ZGS13-Z-50/10-30/10 ZGS13-Z-63/10-0.4-Z-0.4-0.4 ZGS13-Z-100/10-80/10
ZGS13-Z-0.4-0.4 ZGS13-Z-160/10-125/10 ZGS13-Z-200/10-0.4-Z-0.4-0.4 ZGS13-Z-315/10-250/10
ZGS13-Z-0.4-0.4 ZGS13-Z-500/10-400/10 ZGS13-Z-630/10-0.4-Z-0.4-0.4 ZGS13-Z-1000/10-800/10
ZGS13-Z-0.4-0.4 ZGS13-Z-1600/10-1250/10 ZGS13-Z-0.4-0.4 ZGS13-Z-2500/10-2000/10
ZGS13型環網型美式箱變：
ZGS13-H-0.4-0.4 ZGS13-H-50/10-30/10 ZGS13-H-63/10-0.4-H-0.4-0.4 ZGS13-H-100/10-80/10
ZGS13-H-0.4-0.4 ZGS13-H-160/10-125/10 ZGS13-H-200/10-0.4-H-0.4-0.4 ZGS13-H-315/10-250/10
ZGS13-H-0.4-0.4 ZGS13-H-500/10-400/10 ZGS13-H-630/10-0.4-H-0.4-0.4 ZGS13-H-1000/10-800/10
ZGS13-H-0.4-0.4 ZGS13-H-1600/10-1250/10 ZGS13-H-0.4-0.4 ZGS13-H-2500/10-2000/10
美式箱式變壓器可以選擇S11系列、S13系列或SH15系列油浸式變壓器，選擇不同類型的變壓器，相應的美式箱式變壓器系列會有所不同。
ZGS13美式箱式變壓器產品特點：
1、箱體外殼參照國外先進技術，根據實際情況進行設計。具有堅固、隔熱通風、性能穩定、防腐、防塵、防水、防小動物、美觀等特點。殼體材料有多種選擇，如鋁合金板、鋼板、復合板、不銹鋼板、非金屬材料（玻璃纖維水泥）等。
2、高壓室采用XGN15、HXGN17或KYN28A等高壓開關柜作為高壓進線、高壓計量和高壓出線。高壓側可分為環網供電、終端供電、雙電源供電等供電方式，也可配置高壓計量元件，以滿足高壓計量的要求。主開關通常是負載開關或真空斷路器。結構緊湊合理，具有完善的防誤操作功能。
3、低壓室采用GGD、GCS或MNS等低壓開關柜進行低壓進線、無功補償和低壓出線。低壓側采用面板式或柜式結構，形成用戶所需的供電方案，可滿足配電、照明配電、無功補償、電能計量等功能。主開關一般采用普通負荷開關或智能斷路器，安裝靈活，操作方便。
4、變壓器室的變壓器可以是全密封油浸式變壓器或干式變壓器。油浸式變壓器可選擇S9、S11、S13或SH15型，干式變壓器可選擇SCB10、SCB11、SGB10或SCBH15型。可根據客戶的實際需求自由配置，選擇性更強，靈活性強。
5、箱體頂蓋設計為雙層結構，夾層內填充泡沫塑料，隔熱效果好。變壓器室內防結露及自動溫控監控、加熱、冷卻裝置。所述門板的位置和與快門相對應的側板外側設有防塵裝置。
ZGS13美式箱式變壓器結構原理：
1、高壓線進柜用于將柜連接到高壓電網與變壓器之間，在箱變中，高壓電網的高壓線與變壓器或箱變中的設備沒有直接連接，需要經過機柜，該柜為高壓排成一隊進入機柜。高壓線柜內有斷路器。斷路器主要用于斷開電網與用戶之間的電路。此外，高壓線路中有繼電器保護功能和顯示功能，進入機柜。高壓線路進線柜的另一個功能是當線路或設備發生重大事故時，以及當局部保護失效時，迅速將設備移出電網。
2、高壓計量柜高壓計量柜主要用于測量用戶的總用電量，即用電小時數。它可以計算出箱體本身的用電量和用戶的用電量。高壓計量柜主要由電流互感器、電壓互感器、高壓熔斷器、電表組成。
3、高壓出線柜的作用是起到過渡柜的作用，箱內變壓器必須經過高壓出線柜與變壓器連接。高壓出線柜主要與變壓器和高壓側分開，防止變壓器低壓側和箱體對高壓側設備的影響或損壞，因此高壓、低壓通過高壓出線柜隔離。高壓出線柜一般具有斷開、隔離、過流保護、故障速關功能、過電壓保護功能、欠壓保護功能等功能。
4、低壓進線柜的主要功能是將變壓器與電壓電氣設備連接起來。當變壓器將高壓變?yōu)榈蛪簳r，通過低壓進線柜將電能傳輸?shù)较乱患墶５蛪哼M線柜也起到隔離作用。主要是將低壓電氣設備與變壓器隔離，防止低壓側出口故障對變壓器造成影響或損壞。
5、低壓出線柜低壓出線柜直接與用戶的電氣設備相連，低壓出線柜還具有斷路功能、過流保護功能、欠壓保護功能和過電壓保護功能。低壓出線柜根據不同的出口數量，設計出不同結構。
6、電容補償柜我們知道交流有一個相位角。當電氣設備為電阻負載時，電氣設備上的電流所做的工作為有功功率。但當有電機、電爐等電氣設備后，此時感性負荷時的電壓和電流相角不一致，這導致了電力設備產生無功功率，產生較大電流，電流會影響電網，這次需要補償相角，是引入電容器補償措施，當感應負載電容補償電壓和電流相角會縮小時，這將減小電流，對電網電力設備的影響。
