ZGS11系列組合箱式變電站產品概述：

ZGS11系列組合箱式變壓器是本公司推出的美式箱式變壓器。該產品自研制成功以來，經過多年精心打造，作為城鄉配電網中重要的供電單元，廣泛應用于集高壓控制變配電設備于一體的城鄉配電網。

本產品將高壓負荷開關和高壓熔斷器置于變壓器油中，變壓器本體有兩種結構形式：共箱或分箱。油箱采用全密封結構，配有油溫表、油位表、壓力表、泄壓閥、放油閥等部件，用于監測變壓器運行狀況。產品分為環網式、終端式和雙電源供電方式。為了使該產品更適合我國電網的實際要求，并引入了插塞式熔斷器，導線熔合不影響變壓器的性能。根據低壓饋出要求的復雜性，ZGS11系列產品分為標準型、增強型和集成型三種外殼形式，使用戶和設計單位在選擇上更加靈活、更加經濟。

ZGS11系列組合箱式變壓器使用環境：

◆環境溫度：最高溫度+40℃，最低溫度-30℃

◆海拔高度：≤1000m；

◆風速：相當于34m/s（不大于700Pa）；

◆濕度：日平均相對濕度≤95%；月平均相對濕度≤95%；

防震：水平加速度不大于0.4m/s，垂直加速度不大于0.15m/s；

◆安裝位置傾斜度：不大于3°；

◆安裝環境：周圍空氣不受腐蝕性、可燃性氣體等明顯污染，安裝現場無劇烈振動；

◆如果您訂購本產品超出上述條件，可以與我公司協商。

ZGS11系列組合箱式變壓器產品結構特點：

◆結構緊湊，體積小，僅為國內同容量產品的1/3至1/5，大大減少了占地面積；

全密封、全絕緣結構，無絕緣距離，可靠保護人身安全；

高壓帶負荷開關熔斷器組合電氣保護；

高壓接線可用于環網，也可用于終端，供電靈活，可靠性高；

◆變壓器性能優良：損耗低、噪音低、溫升低；過載能力強、抗短路、抗沖擊；

滿足各種低壓進料要求，可根據方案選擇，也可設計；

◆電纜頭有200A彎頭型電纜接頭和600AT型電纜接頭，彎頭型電纜接頭適用于35-185mm2 T的電纜橫截面積，型接頭適用于235-500mm的電纜橫截面積，電纜頭材料分為銅芯和鋁芯，兩者都可以配備全絕緣氧化鋅避雷器。200A彎頭式電纜頭可隨負載插拔，起隔離開關作用。

ZGS11系列組合箱式變壓器箱結構特點：

◆箱體更換采用箱體結構：

變壓器本體、高壓負荷開關、插入式熔斷器、后備限流熔斷器等高壓元件分別置于密封油箱內。兩個箱子水平排列，并用隔板完全隔開。隔板設有穿墻套管絕緣，用于變壓器與負荷開關之間的接線，更換方便，不影響另一箱的使用。

關于布局優勢的兩個方框：

◆兩個盒子不相互影響：

-防止上油因擋板泄漏而流入下油箱，造成上油箱缺油（缺油或無油會引起運行負荷開關拉弧，對設備和人身造成危險）；

另一個優點是左右排列便于維護。變壓器室和負荷開關室檢修時，兩箱互不影響，方便快捷（變壓器上下檢修時，必須將上部油箱全部拆下，才能打開變壓器油箱，檢修極為不便）。

箱體結構解決了負荷開關操作和熔斷器故障引起的變壓器油污染問題。

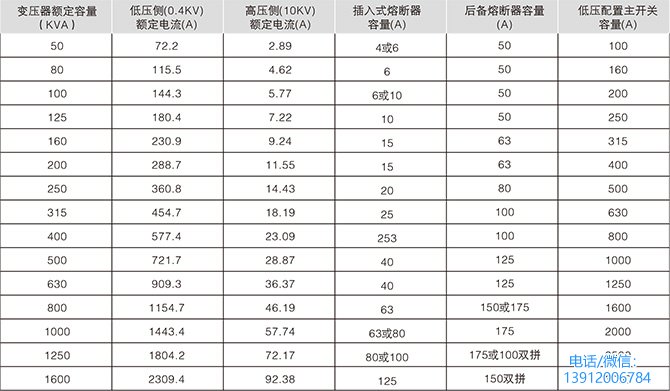

美式箱式變壓器保護（三相）熔斷器配置一覽表

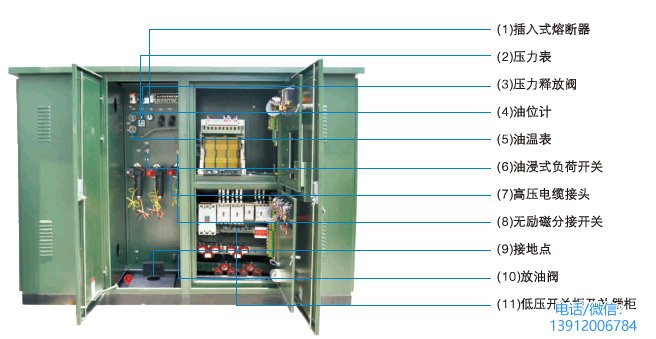

ZGS11系列組合箱式變壓器產品結構：

ZGS11系列組合箱式變壓器性能參數：

◆10kV組合變壓器用S9、S10、S11系列油浸式變壓器的性能水平

注：a.根據用戶要求，變壓器高壓分接范圍可設計為±2×2.5%；B.低壓變壓器可根據用戶要求設計為0.69KV。

外形尺寸

◆ZGS11系列組合箱式變電站系列標準外形尺寸

注：1。低壓柜長1300mm，160kVA無散熱器，1000kVA水箱右側有一套散熱器。

2當儲罐為環網式時，間距L為2450，其它數據不變。

◆ZGS11系列增強型尺寸

注：1。低壓柜長1300mm，160kVA無散熱器，1000kVA水箱右側有一套散熱器。

2當儲罐為環網式時，間距L為2450，其它數據不變。

◆ZGS11系列綜合尺寸

注：1。低壓柜長度2100mm，160kVA，無散熱器。

ZGS11系列組合箱式變壓器基本圖：

◆標準型、增強型

基礎施工要求

◆100KPa以上的基本耐久性要求。

基坑位于地形較高、向外排水的周圍，采用紅磚水泥砂漿砌筑，內外墻用1:2水泥砂漿厚20mm，摻有3%防水劑。

◆電纜室底部應稍微向集水管側傾斜，以避免積水。

◆盲側焊150×300鋼板網（10×20）菱形眼，百葉窗框外焊筋爪嵌入墻內。

（五）基礎施工應符合民用建筑電氣設計JGJ/T16-92規范的有關規定。

接地干線和接地極的做法仍然是常規的，接地干線可從電纜溝布置在環網柜周圍，也可從一側延伸布置接地極；接地電阻Ω4以下。

◆建議采用圖中尺寸。

◆為方便用戶，可根據現場實際情況，在三個或四個方向設置電纜井。
