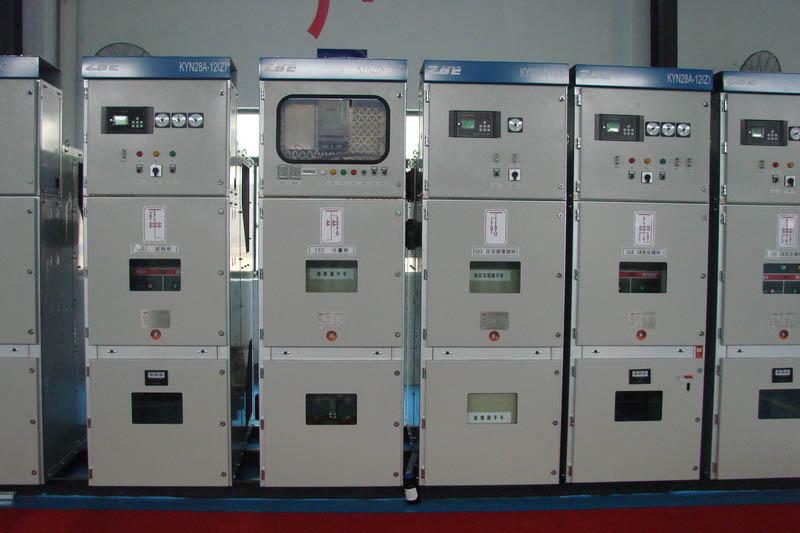

KYN-40.5(Z)高壓開關柜的設計滿足GB3906-06《金屬鎧裝移動式開關柜》的要求。它主要由兩部分組成：一個柜子和一個中置手推車。機柜分為四個獨立的隔間：斷路器室、母線室、電纜室和繼電器儀表室。外殼防護等級為IP4X。隔間和斷路器室門打開，斷路器手推車處于斷開/測試狀態。該位置的防護等級為IP2X。中間安裝的手推車由兩部分組成：主開關（或其他功能元件）和底盤。

KYN-40.5(Z)高壓開關柜開關柜可以從正面安裝、調試、維護和維修，因此可以靠墻、背靠背安裝，形成雙排排列，減少占地面積。同時，考慮到用戶的使用習慣，也有雙面保養的安排。

KYN-40.5(Z)高壓開關柜具有電纜進出口、架空進出口、通信、計量、隔離等功能程序。各種主接線方案經過排列組合，可靈活組合。

KYN-40.5(Z)鎧裝移開式交流高壓金屬封閉開關設備具體參數

• 額定電壓35kV

• 熱穩定電流20 31.5 40kA

• 額定電流630——2500A

• 熱穩定時間4S

• 額定開斷電流20 31.5 40kA

• 防護等級IP4X(外殼) IP2X(隔板)

• 額定關合電流50 80 100kA

• 母線系統單母線

• 動穩定電流50 80 100kA

• 操作方式彈簧儲能

• 主開關VD4-40.5

• 外形尺寸1400x2800x2800mm

•
