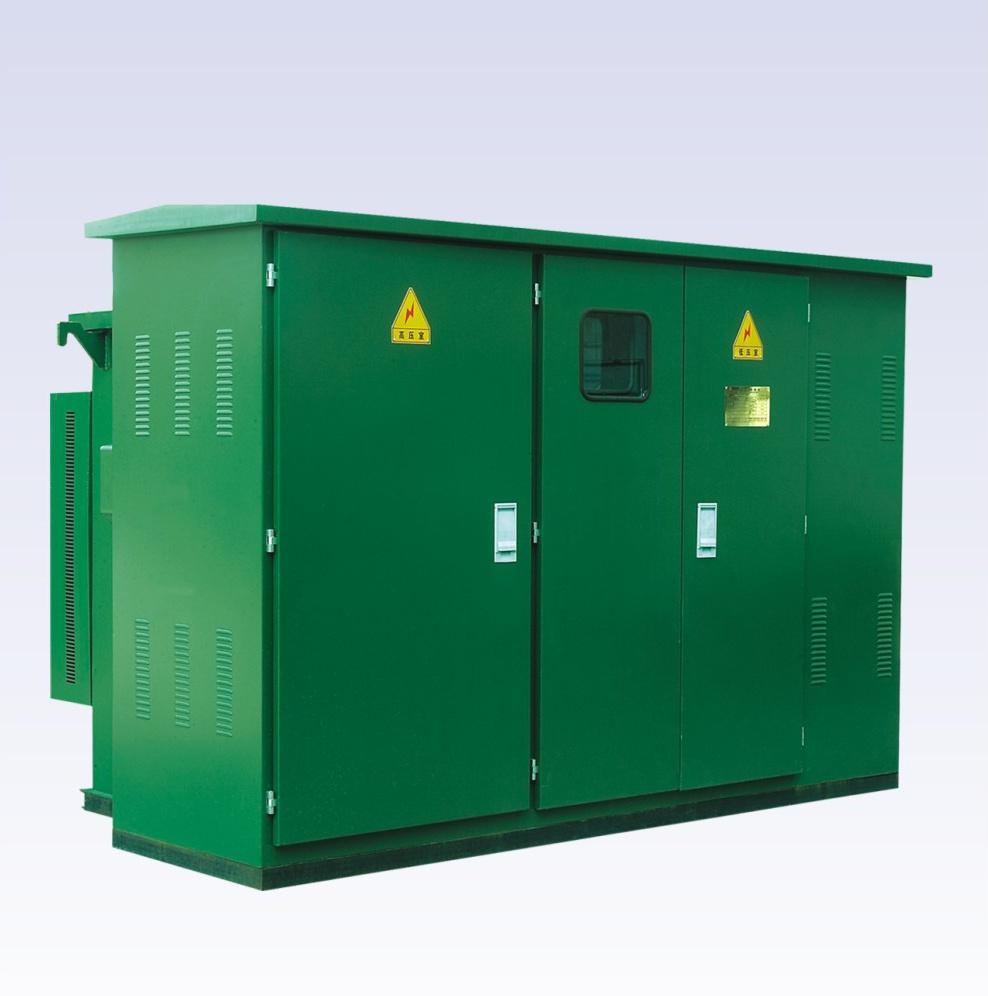

一、美式箱式變電站產品概述：
ZGS11系列組合式變壓器是我公司推出的國產美式箱式變壓器。該產品自研制成功以來，經過多年精心打造，作為城鄉配電網中重要的供電單元，廣泛應用于集高壓控制變配電設備于一體的城鄉配電網。

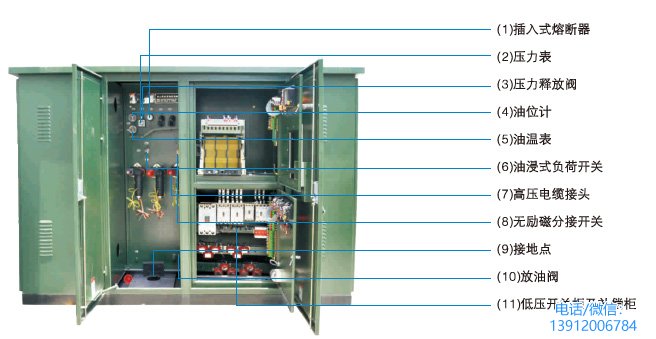

本產品將高壓負荷開關和高壓熔斷器置于變壓器油中，變壓器本體有兩種結構形式：共箱或分箱。油箱采用全密封結構，配有油溫表、油位表、壓力表、泄壓閥、放油閥等部件，用于監測變壓器運行狀況。產品分為環網式、終端式和雙電源供電方式。為了使該產品更適合我國電網的實際要求，并引入了插塞式熔斷器，導線熔合不影響變壓器的性能。根據低壓饋出要求的復雜性，ZGS11系列產品分為標準型、增強型和集成型三種外殼形式，使用戶和設計單位在選擇上更加靈活、更加經濟。
二、美式組合箱式變電站的使用環境：
◆環境溫度：最高溫度+40℃，最低溫度-30℃
◆海拔高度：≤1000m；
◆風速：相當于34m/s（不大于700Pa）；
◆濕度：日平均相對濕度≤95%；月平均相對濕度≤95%；
防震：水平加速度不大于0.4m/s，垂直加速度不大于0.15m/s；
◆安裝位置傾斜度：不大于3°；
◆安裝環境：周?chē)諝獠皇芨g性、可燃性氣體等明顯污染，安裝現場無劇烈振動；
◆如果您訂購本產品超出上述條件，可以與我公司協商。
三、結合箱式變電站產品結構特點：
◆結構緊湊，體積小，僅為國內同容量產品的1/3至1/5，大大減少了占地面積；
全密封、全絕緣結構，無絕緣距離，可靠保護人身安全；
高壓帶負荷開關熔斷器組合電氣保護；
高壓接線可用于環網，也可用于終端，供電靈活，可靠性高；
◆變壓器性能優良：損耗低、噪音低、溫升低；過載能力強、抗短路、抗沖擊；
滿足各種低壓進料要求，可根據方案選擇，也可設計；
◆電纜頭有200A彎頭型電纜接頭和600AT型電纜接頭，彎頭型電纜接頭適用于35-185mm2 T的電纜橫截面積，型接頭適用于235-500mm的電纜橫截面積，電纜頭材料分為銅芯和鋁芯，兩者都可以配備全絕緣氧化鋅避雷器。200A彎頭式電纜頭可隨負載插拔，起隔離開關作用。
四、 組合箱式變電站子箱結構特點：
箱式變電站采用箱式結構：
變壓器本體、高壓負荷開關、插入式熔斷器、后備限流熔斷器等高壓元件分別置于密封油箱內。兩個箱子水平排列，并用隔板完全隔開。隔板設有穿墻套管絕緣，用于變壓器與負荷開關之間的接線，更換方便，不影響另一箱的使用。
關于布局優勢的兩個方框：
◆兩個盒子不相互影響：
-防止上油因擋板泄漏而流入下油箱，造成上油箱缺油（缺油或無油會引起運行負荷開關拉弧，對設備和人身造成危險）；
另一個優點是左右排列便于維護。變壓器室和負荷開關室檢修時，兩箱互不影響，方便快捷（變壓器上下檢修時，必須將上部油箱全部拆下，才能打開變壓器油箱，檢修極為不便）。
箱體結構解決了負荷開關操作和熔斷器故障引起的變壓器油污染問題。

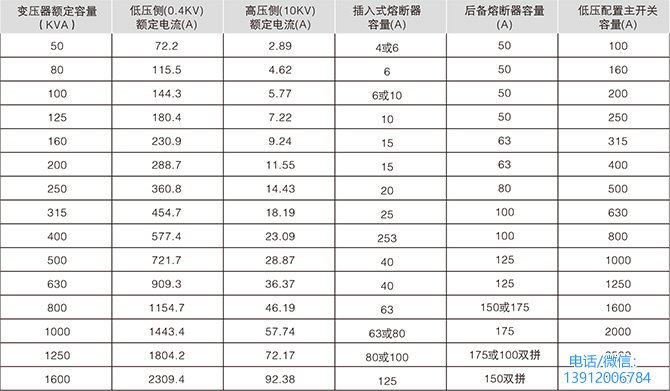

美式箱式變壓器保護（三相）熔斷器配置一覽表
美式箱式變電站參數：

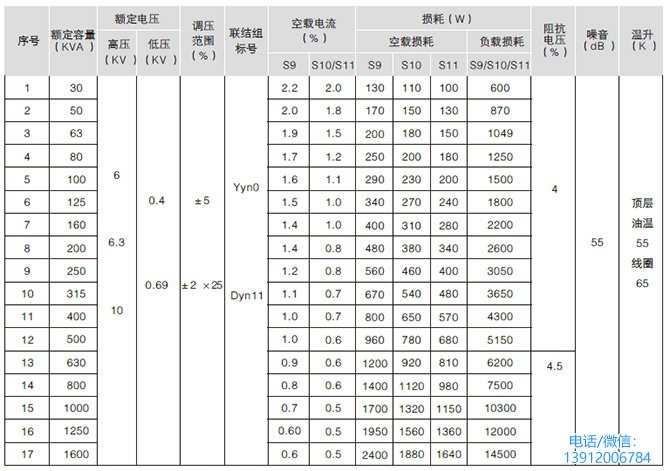

美式箱式變電站規格：
