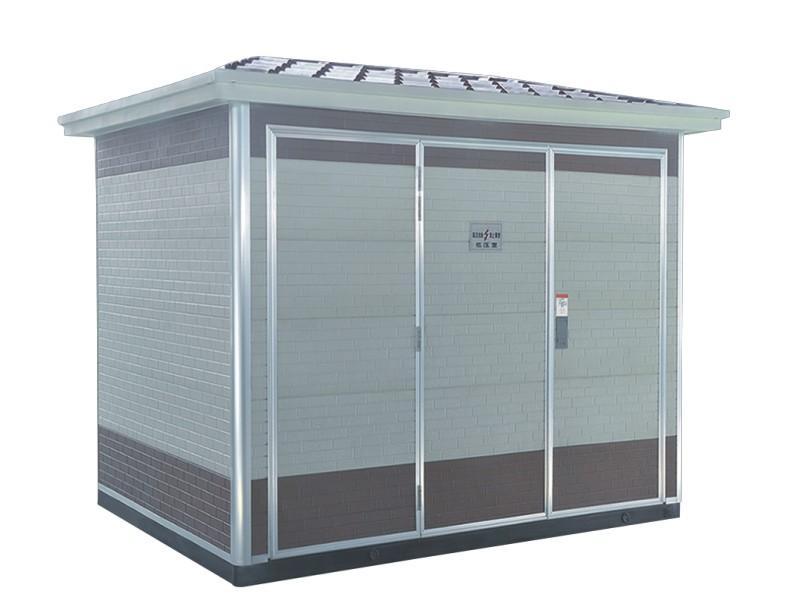

YB□-12/0.4預裝式箱式變電站概況：

本產品完全符合G17467-2010《高低壓預裝變電所》標準。適用于城市公用配電、路燈用電、工礦企業、城市建筑、居民樓、山區、賓館、公園、工地建設等，可實現環網和終端供電方式。

預裝變電所運行環境：
◆海拔高度：≤1000m；

◆環境溫度：-30℃～+40℃；

◆氣溫：最高月平均氣溫+30℃，最高年平均氣溫+20℃；

◆相對濕度：日平均≤95%，月平均≤90%；

◆防震等級：水平加速度0.4m/s²，垂直加速度0.15m/s²；

◆安裝位置：無劇烈撞擊、嚴重污染和化學腐蝕，無導電粉塵和爆炸危險場所。

◆當不能滿足正常使用條件時，請與我公司協商解決。

YB□-12/0.4預裝式箱式變電站產品結構圖特點：

片變箱體的基本結構分為“眼”字形和“品”字形，字形骨架箱體采用優質槽鋼和角鋼焊接而成，具有較高的機械強度，箱體采用鋁合金型材制成，具有良好的防腐能力，噴漆后外觀美觀，色彩可與周圍環境協調，底部設計有升降裝置，為安裝移動提供了極大的運輸便利。

◆箱變?cè)O(shè)有獨立的高壓室、變壓器室和低壓室，各室照明隨開門自動開啟。高壓室配有高壓環網開關設備，可根據用戶需要選擇壓力/真空型負荷開關，并具有“五防”功能，當采用限流高壓熔斷器時，當一相熔斷器斷開時，負荷開關自動分閘，避免因缺相引起的故障相位操作。

分體變壓器室采用自然通風和自動控制的強制冷卻風冷裝置，隨溫度變化和排風系統的自動控制，控制能有效降低柜內溫度，滿足運行要求，根據用戶要求還可以采用防結露裝置，根據用戶要求，是沿著軌道可以方便地從壓力室兩側從閘門進出。箱體材料能防止雨水和污垢進入，具有長期室外使用條件，保證防腐防水、防塵性能，使用壽命長，維護簡單，外觀美觀。

◆變壓器可采用干式或油浸式變壓器，油浸式變壓器可選用兩種油枕和全密封無油枕。

◆低壓室具有低壓開關柜的整體功能，供用戶選擇，任意組合。

◆殼體材料：殼體材料有復合板、不銹鋼復合板、鋁鋅板、不銹鋼板、金屬雕刻板。

◆結構特點：高壓結構合理緊湊，可選用SF6、FZN57、VHC環網柜，均具有五路聯鎖功能。

變壓器自然通風和自動通風冷卻系統可應用于干式和油浸式變壓器。

◆低壓室：根據用戶要求采用多種結構的配電方案，具有配電、照明配電、無功自動補償、電能計量等功能，配備自動照明系統。

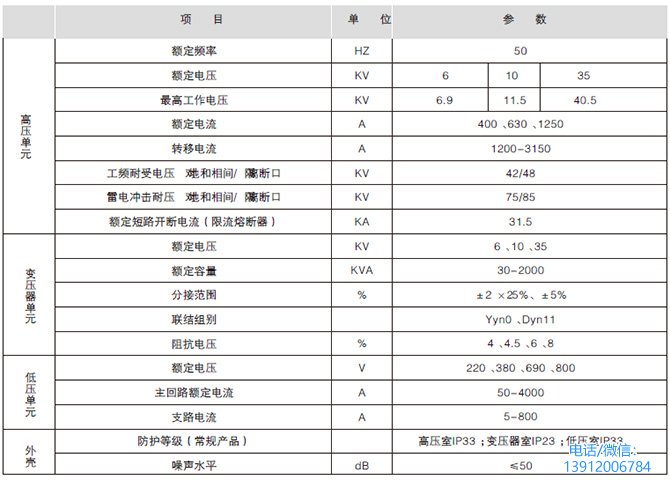

YB□-12/0.4預裝式箱式變電站性能參數：
