一、低壓配電柜LGGD概述

LGGD交流低壓配電柜（以下簡稱配電柜）適用于發電廠、變電所、廠礦企業等電力用戶，作為交流50-60Hz、額定工作電壓380V、額定工作電流為3150A的配電系統，用于電力的轉換、分配和控制電力、照明和配電設備。

該產品具有分割能力強、動熱穩定性好、結構新穎合理、電氣方案實用、串行性強、保護注冊率高等特點?？勺鳛楦庐a(chǎn)品使用。

2使用條件

1環境溫度不高于+40℃，不低于-5℃。

2產品安裝使用時，使用地點的海拔高度不超過2000米。

3周?chē)諝庀鄬?duì)濕度不超過90%（+25℃）。

4設備應安裝在無劇烈振動和沖擊的地方，電氣元件不受腐蝕的地方。

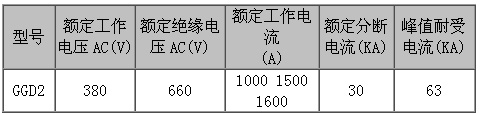

三、低壓配電柜LGGD主要技術參數

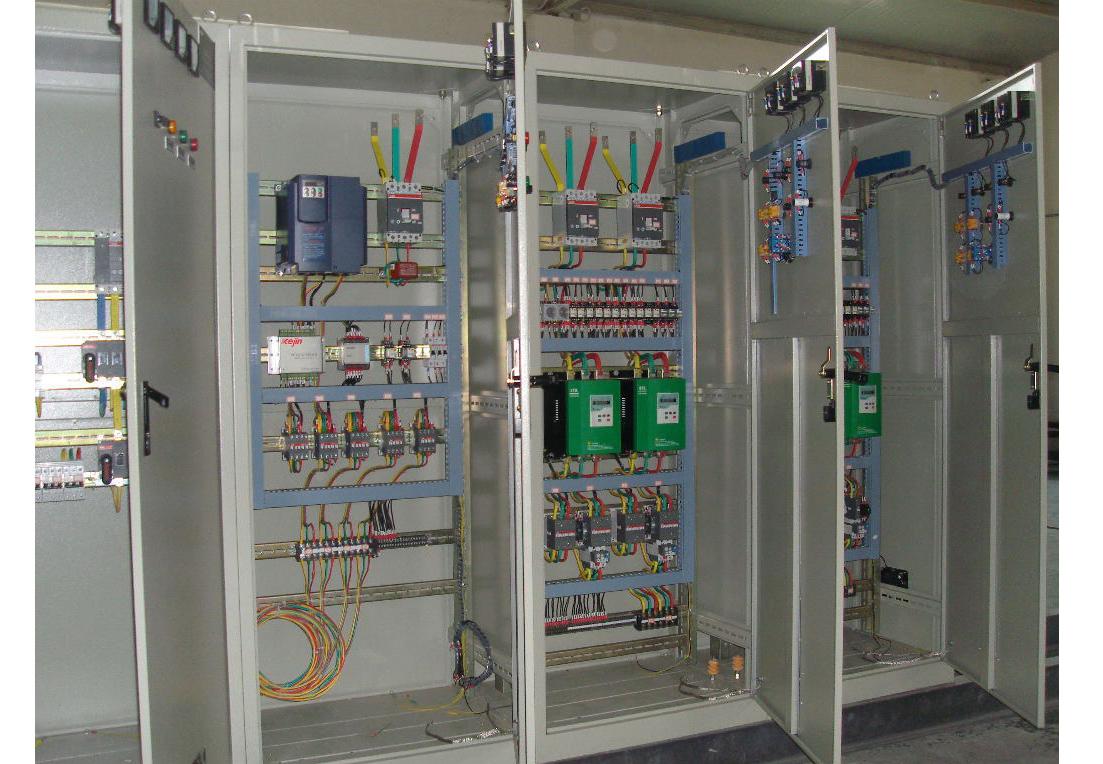

四、低壓配電柜LGGD結構特點

1按用途可分為：受電柜、母線聯絡柜、饋線柜、電機控制柜、無功補償柜、照明配電柜。

2柜體結構：

（1） 柜體框架采用8MF冷彎型鋼局部焊接組裝。框架按E=20mm、E=100mm模塊設置安裝孔，提高產品裝配的通用性。

（2） ZMJ型母線夾采用高阻燃PPO材料熱成型，模塊化結構，機械強度高，絕緣性能好。

（3） 柜體采用整體門結構，柜體背面采用對稱雙門結構。柜體結構不靠墻安裝。

（4） 柜門與框架采用鍍鋅鉸鏈連接，便于安裝和拆卸。門的折邊上有橡膠條。

（5） 柜內安裝件與機架之間采用接地滾花螺釘結構，形成完整的接地保護電路。

（6） 需要時可拆卸柜體頂蓋，方便主母線的組裝和調整。

五、低壓配電柜LGGD訂貨說明

訂購時，請?zhí)峁┮韵滦畔ⅲ?/p>

1產品的完整型號（包括主電路圖和輔助電路圖）；

2主電路系統的組合順序圖和布置圖；

3輔助電路電氣原理圖；

4柜內元件清單；

5如用戶有特殊要求，應與廠家協商解決；
