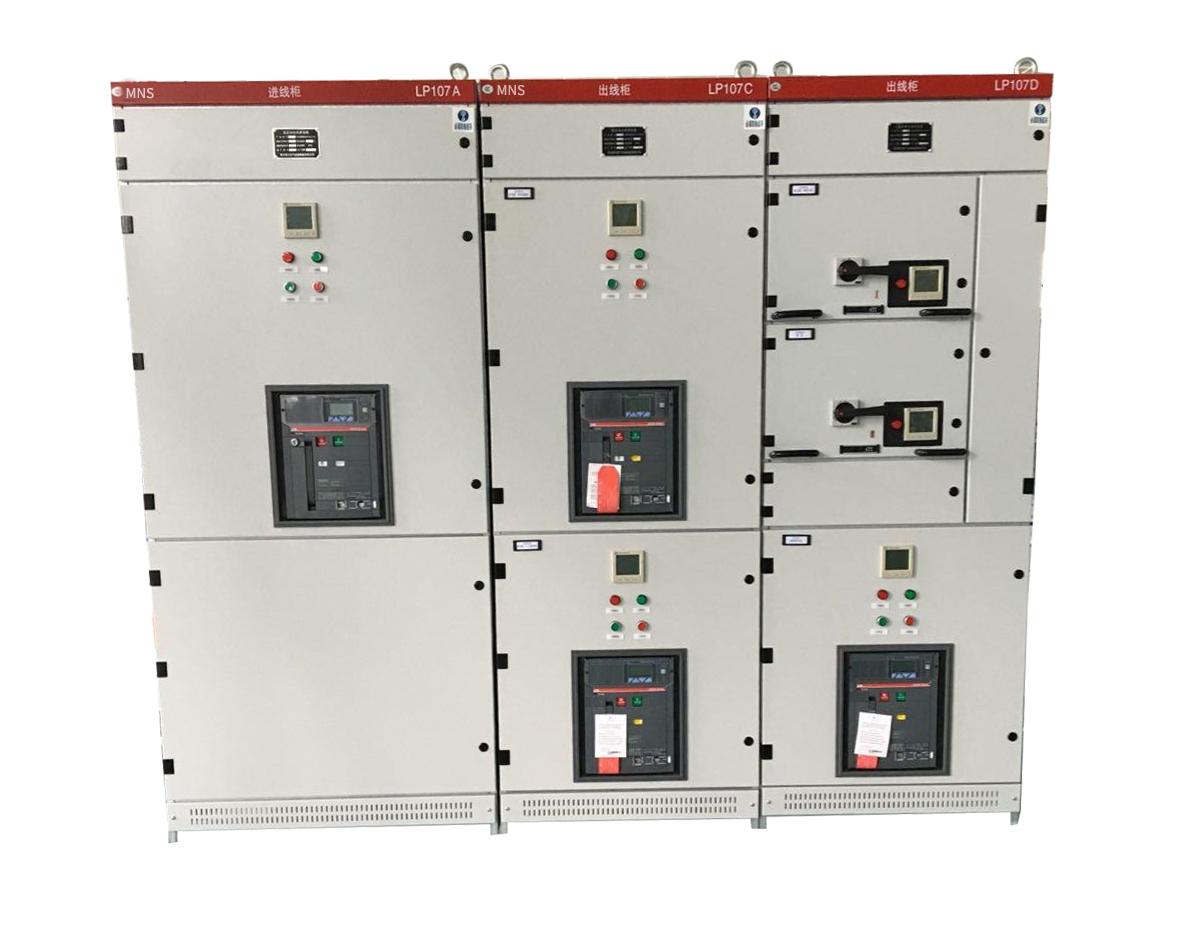

低壓抽出式開關柜LMNS概述

LMNS型抽出式低壓開關柜是采用國外引進技術制造的成套配電電氣設備，目前應用廣泛。本產品設計緊湊，結構通用性強，裝配靈活。標準模塊設計是一種安全、經濟、合理、可靠的低壓抽出式開關柜。該產品分割能力強，動態和熱穩定性好，電氣方案靈活。，具有高防護等級的特點。符合國家和行業標準“低壓成套開關設備”。

LMNS型抽出式低壓開關柜，主機架為KB型鋼，材料為冷軋鋼板，也可按買方要求采用鋁鋅板，組裝模數為25mm，柜體結構由系統方案確定。

抽屜柜（MCC）結構，柜內抽屜安裝高度為180mm，有五種抽屜規格8E/4、8E/2、8E、16E、24E，單元抽屜高度為200mm。柜內最多可安裝36個8E/4抽屜、18個8E/2抽屜和9個8E抽屜。按照這個規則把它們組合起來。抽屜中的最大允許電流為630A。

柜內安裝L型垂直銅排，最大允許工作電流1000A，根據用戶要求，還提供出線結構，但柜深1000mm，主母線置于柜頂，設置后開門。

柜體結構滿足MNS型抽出式低壓開關柜的技術要求。

開關設備的防護等級為IP4X。

低壓抽出式開關柜LMNS使用條件

1環境溫度不高于+40℃，不低于-50℃，24h內平均溫度不高于+35℃。

2產品安裝使用時，使用地點的海拔高度不超過2000米。

3大氣條件下，空氣潔凈，相對濕度最高溫度為+40℃時不超過50%，較低溫度時允許相對濕度較高，例如+20℃時為90%，但應考慮溫度變化。偶爾會產生中等程度的冷凝。

4設備應安裝在無劇烈振動和沖擊的地方，電氣元件不受腐蝕的地方。

低壓抽出式開關柜LMNS下訂單時，請?zhí)峁┮韵滦畔ⅲ?/p>

1產品的完整型號（包括主電路方案和輔助電路方案）；

2主電路系統組合順序圖和布置圖；

3輔助電路電氣原理圖；

4柜內元件清單；

5如用戶有特殊要求，應與廠家協商。
